Este documento explica los puntos relevantes para el proceso dé instalación en la aplicaciones móvil, además de las diversas manera de instalar el dispositivo según la preferencia del cliente o usuario.
Pre-requisitos del Vehículo
Existen diversos tipos de unidades, unidades de carga ligera o comercial y unidad de carga pesada,estas pueden presentar diferentes necesidades y características que tienen que cumplir con requisitos fundamentales para el correcto funcionamiento del dispositivo de Indacar.
Las unidades pueden contar con dos tipos de puerto OBD2 o J1939 o DB9(Figura 2), sin embargo existen vehículos usados normalmente para carga pesada que pueden tener funcionamiento de un vehículo de carga ligera o comercial.
Vehículos de Carga Pesada
Este tipo dé vehículos se conocen normalmente como tractocamiones, vehículos agrícolas e inclusive maquinaria pesada.
Estas unidades cuentan con este tipo de puerto J1939 o DB9(Figura 2), tienen un voltaje entre 12 y 36 volts
Figura 2
Los protocolos soportados son
SAE J1939
SAE J1587/J1708
Pre-requisitos del Instalador
El instalador debe dé contar con la siguientes herramientas y preparación para la instalación
Bolsa o Caja de Herramientas con lo siguiente
Guantes de Protección para evitar cortes por filos cortantes en metales y plásticos
Cinchos
Cinta doble cara Montack marca Ceys
Pinzas de Corte
Pinzas de Punta
Pinzas Mecanicas
Cutter
Desarmador Phillips o Cruz
Desarmador Plano
Destornillador Torx o con múltiples puntas Torx
Franela de limpieza
Se sugiere contar adicionalmente con un proveedor OBD2 para evaluar que el puerto tenga voltaje apropiado y no esté en cortocircuito por lo que pueda dañar el dispositivo OBD2.
Teléfono Inteligente con cámara y plan telefónico con Datos, el teléfono inteligente debe tener instalada la aplicación de Indacar con usuario registrado y autenticado.
Elementos de una instalación

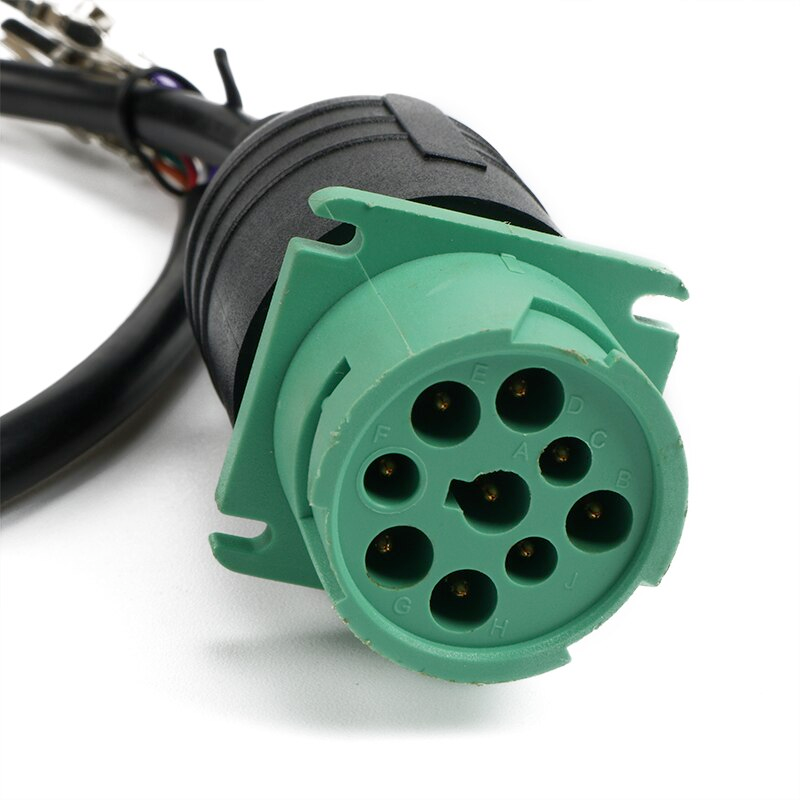

CABLE J1939 o DB9
CABLE Y OBD2
INSTALACIÓN

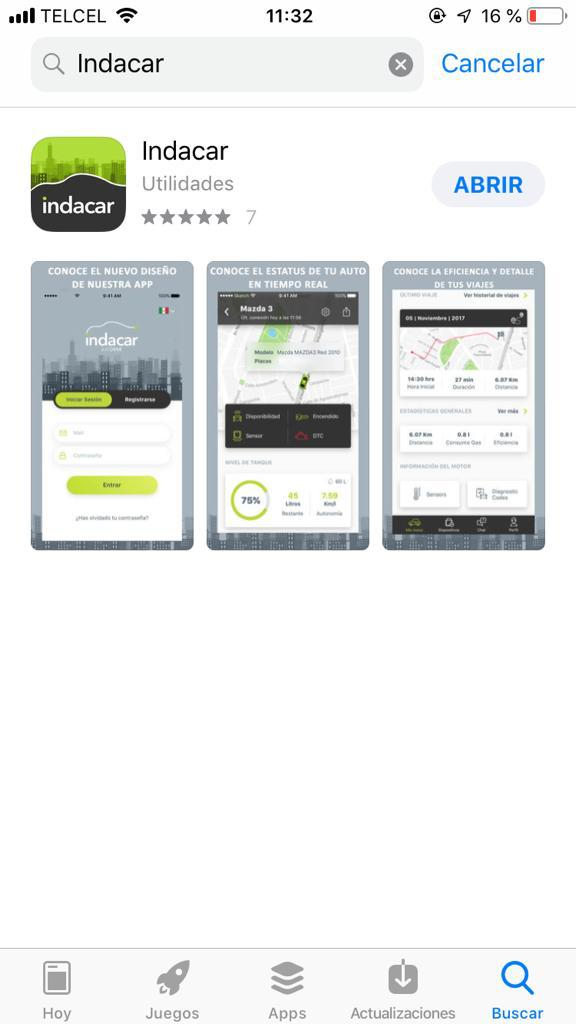

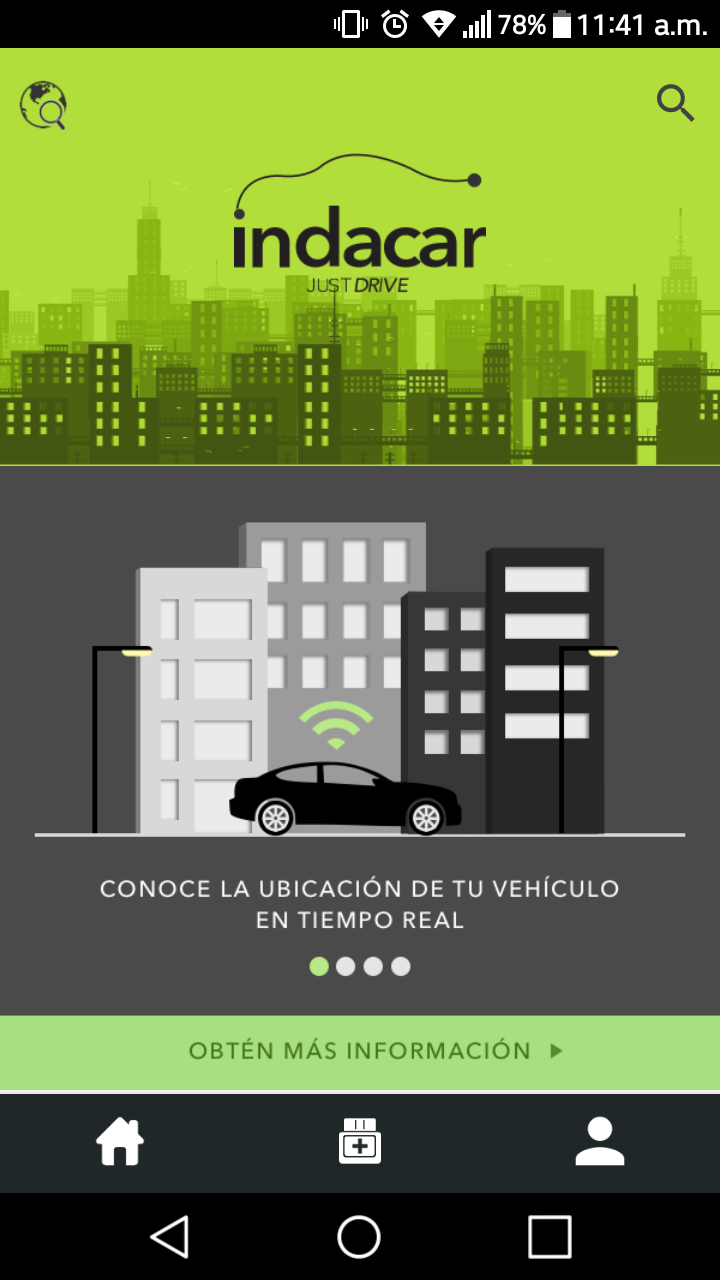

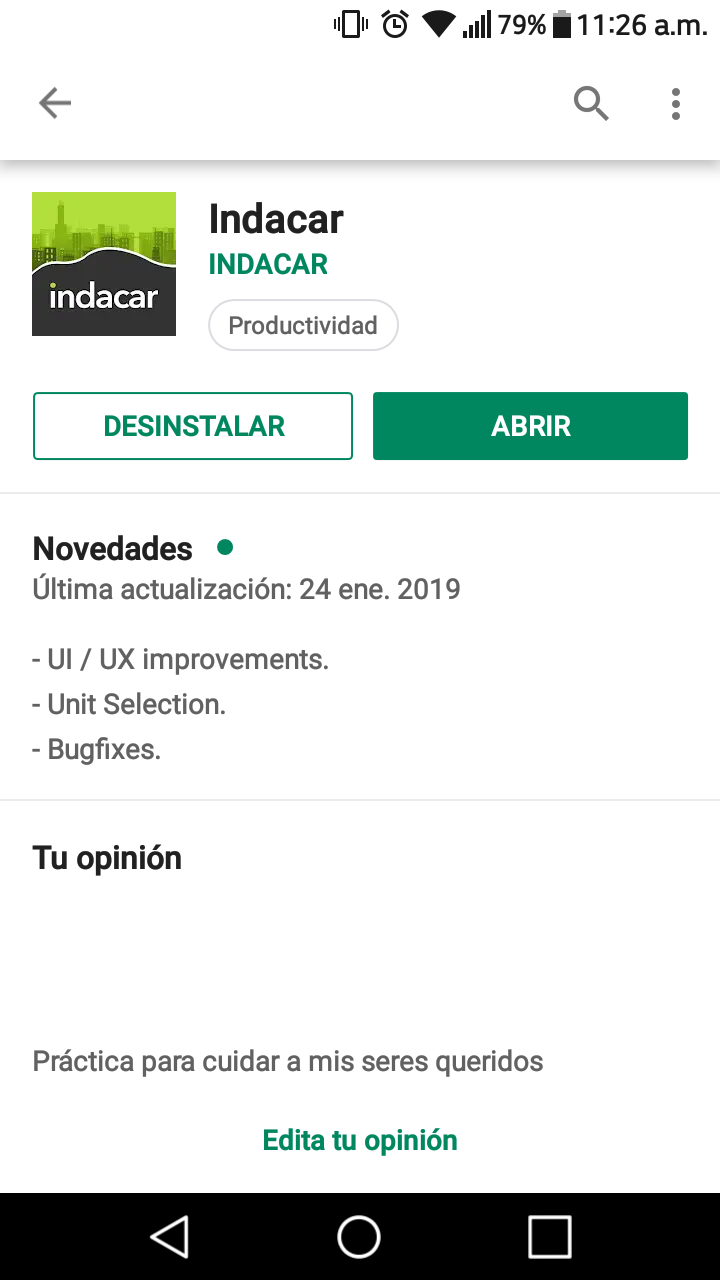

Mediante la tienda de App Store o Play Store, se realiza la búsqueda de la aplicación, Indacar.
Se procede a descargar:

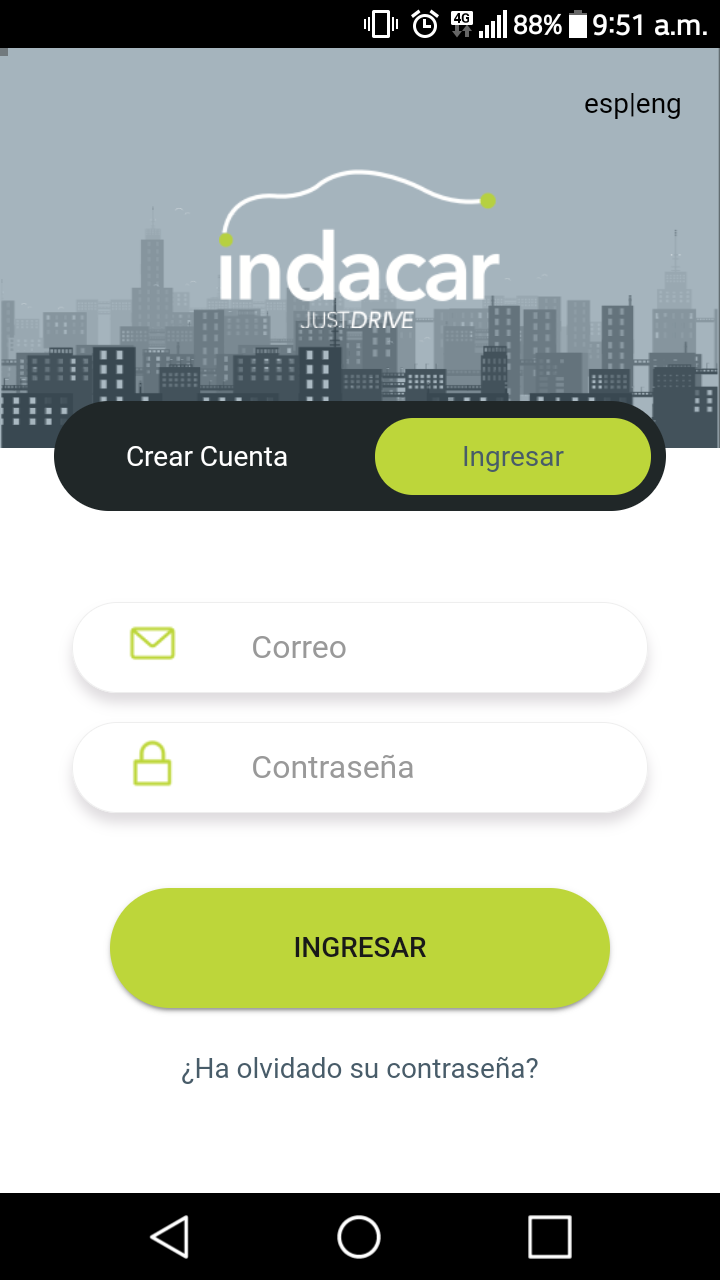

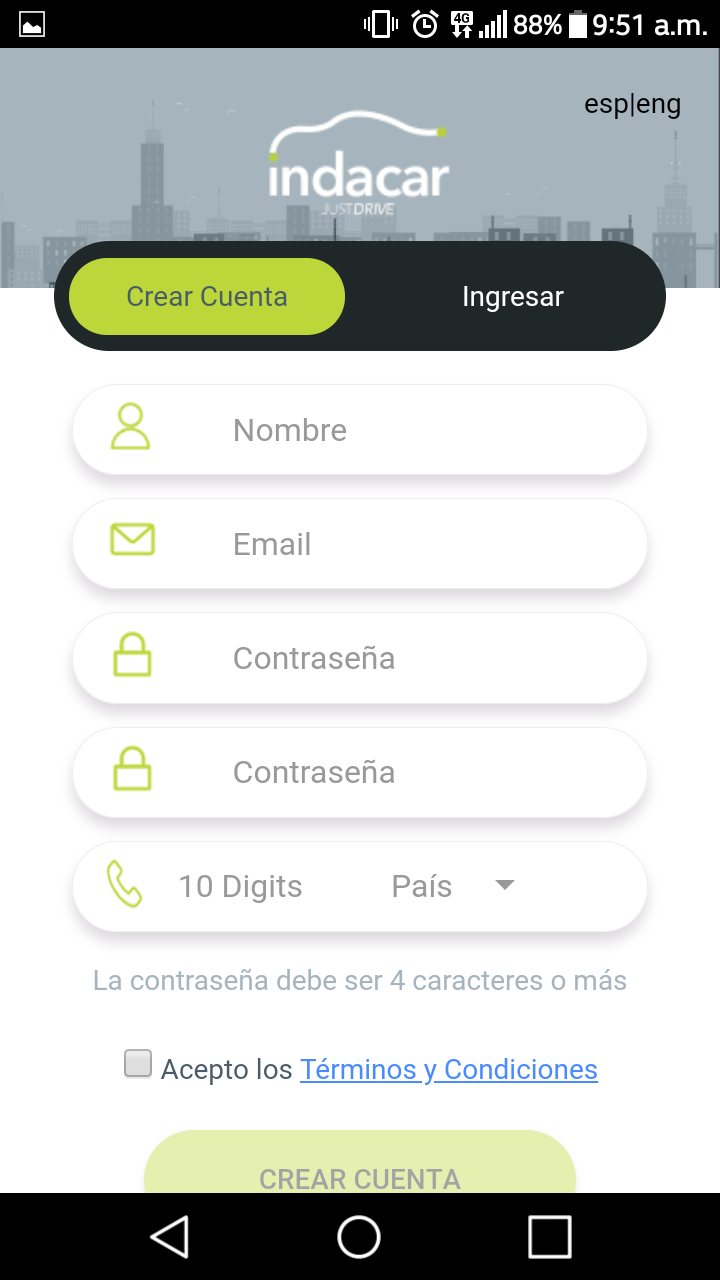

2)Selecciona una opción, nuevo usuario o iniciar sesión.
-En caso de contar con una cuenta, ingresa tus datos y después presiona el botón de login.
-En caso de no contar con una cuenta.

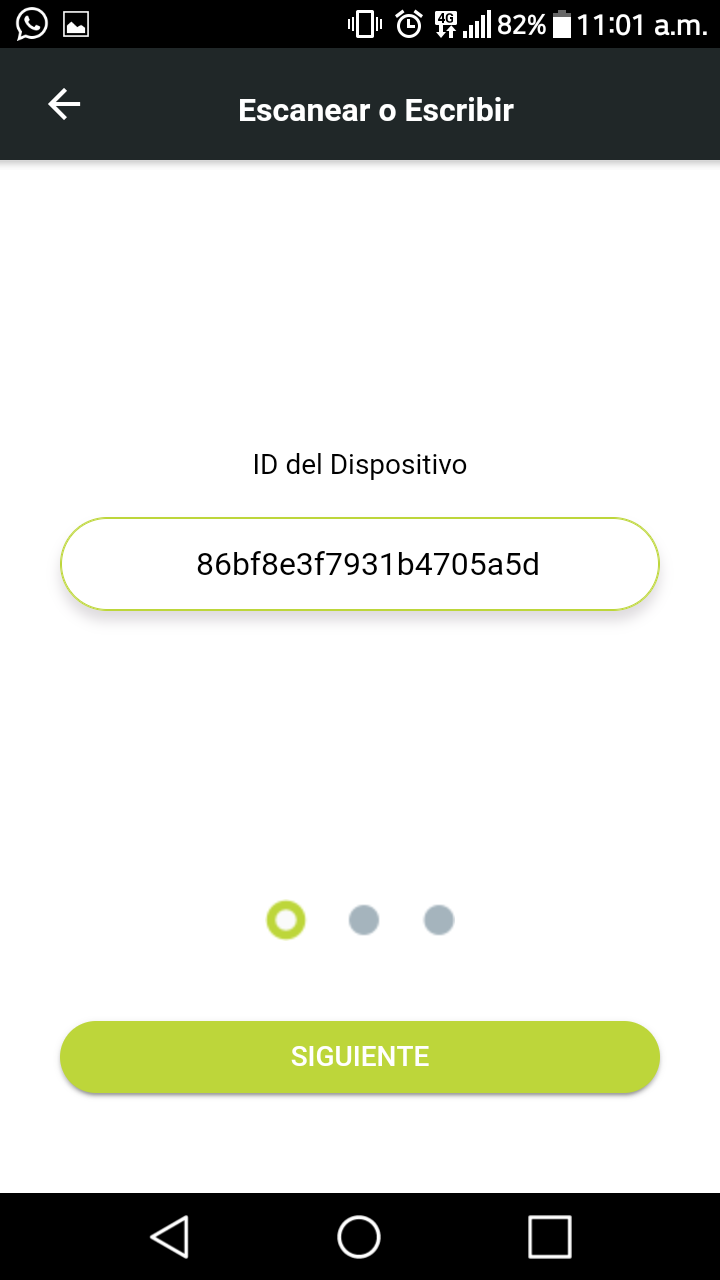

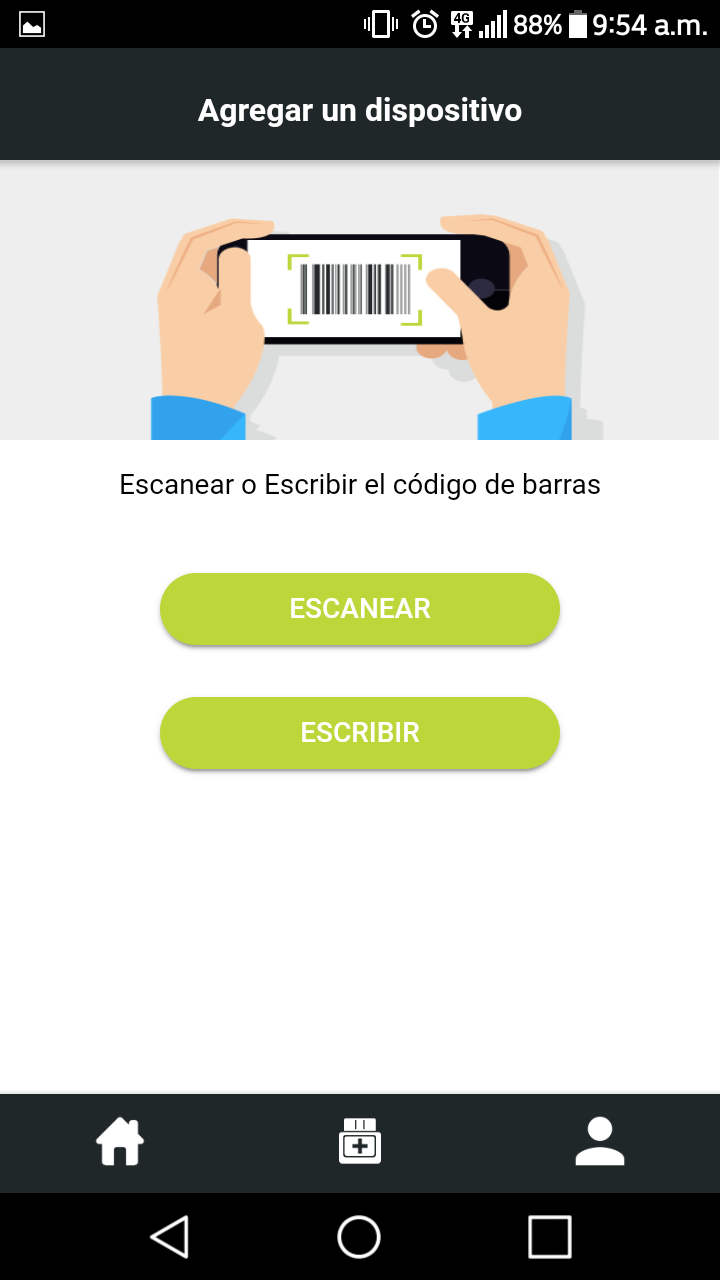

3)Se abrirá en automático una pantalla para poder escanear el código de barras del dispositivo.Se presiona el boton y te mostrara la segunda pantalla.
-Este puede ser escaneado o escribirlo

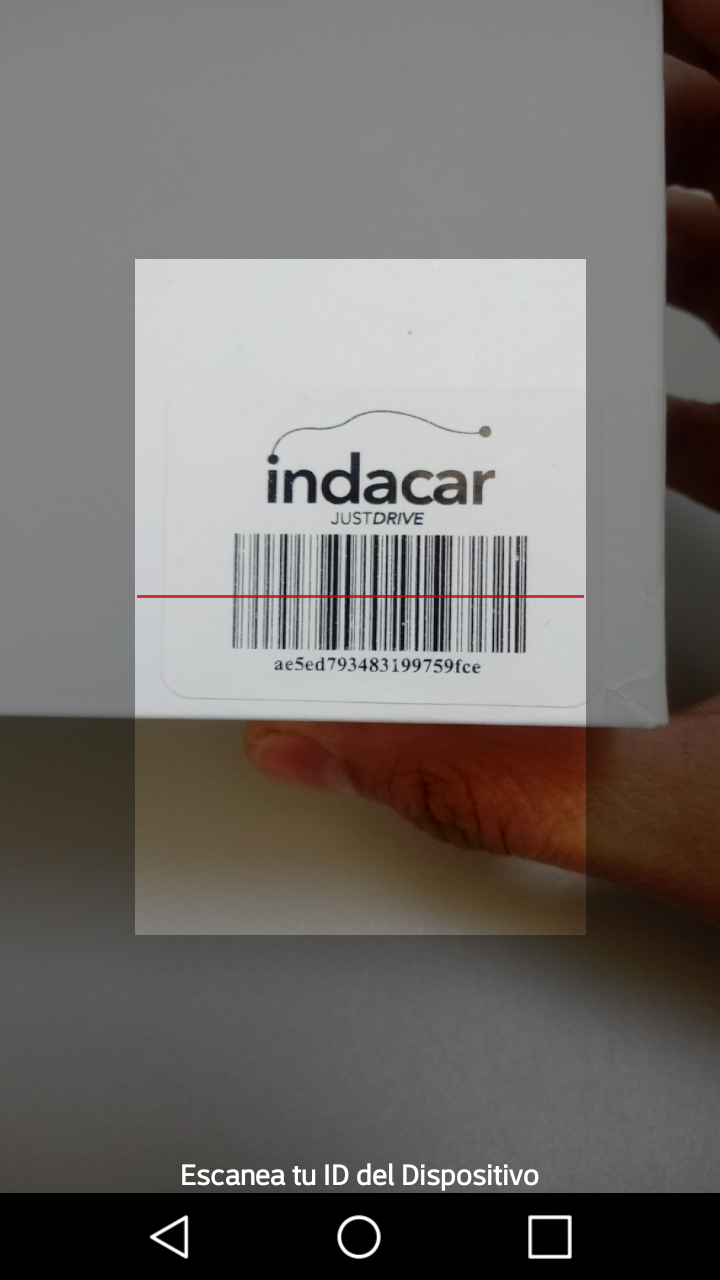

-ESCANEAR:
-ESCRITO:

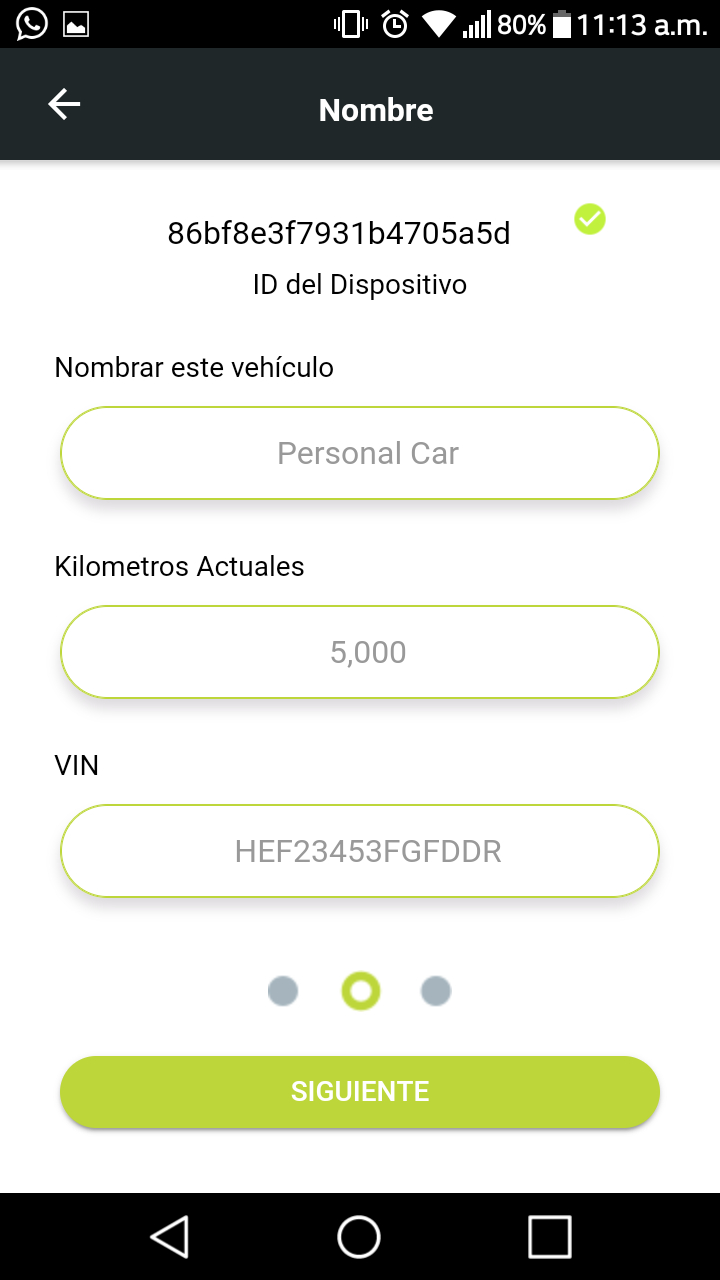

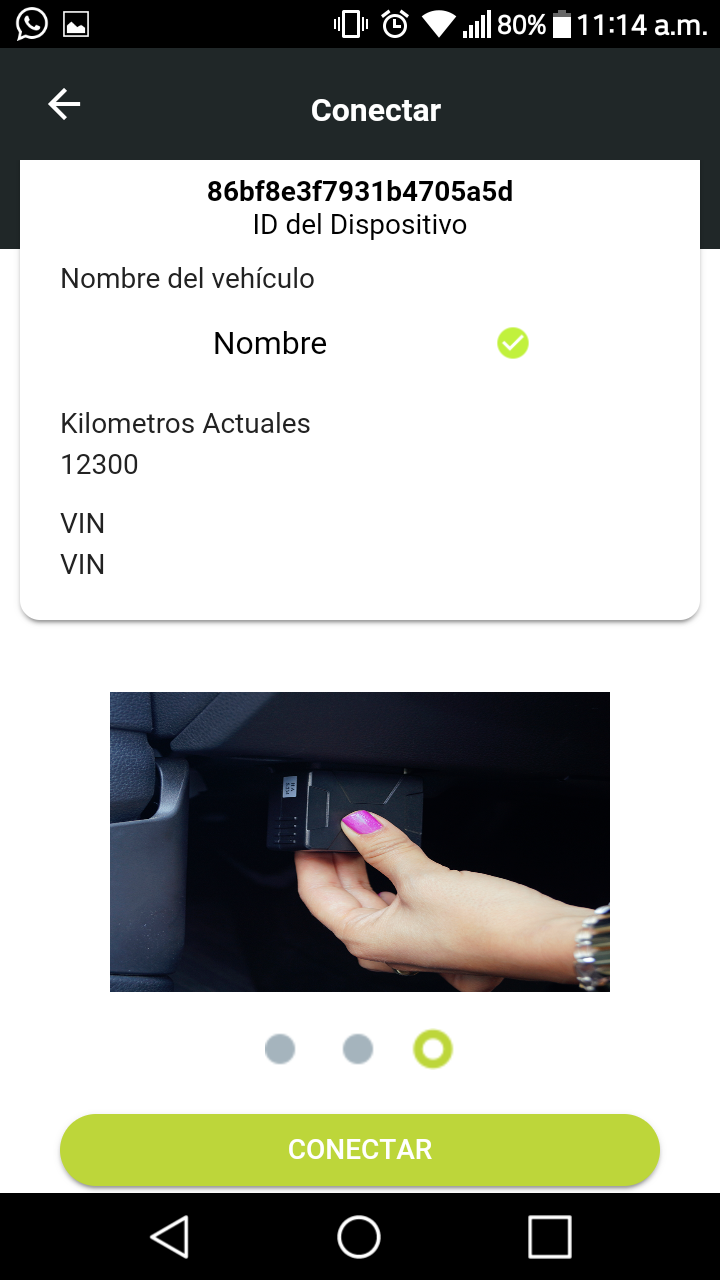

Ya escaneado el dispositivo, se abrirá una pantalla en la cual este va a requerir los datos del vehículo

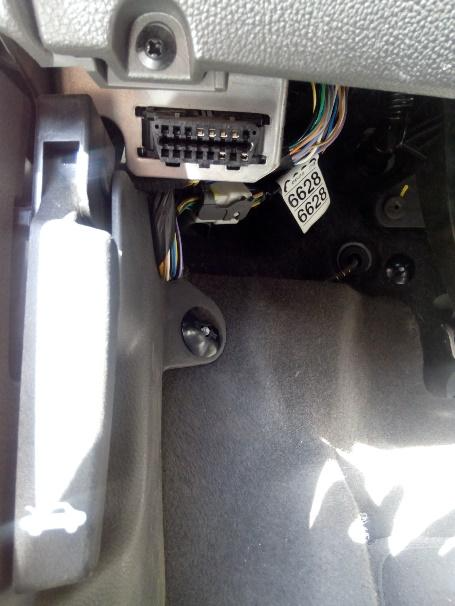

4)Después de ya de haber registrado el dispositivo, localizar el puerto OBDII del vehículo para proceder con la instalación
5)Ya localizado el puerto, se procede a encender el vehículo, es indispensable que la unidad este encendida durante la conexión del dispositivo.
6)Después de localizar el puerto, se conecta uno de los 2 extremos del cable.
En la que encontrarás 2 opciones: cable sencillo y el cable Y.

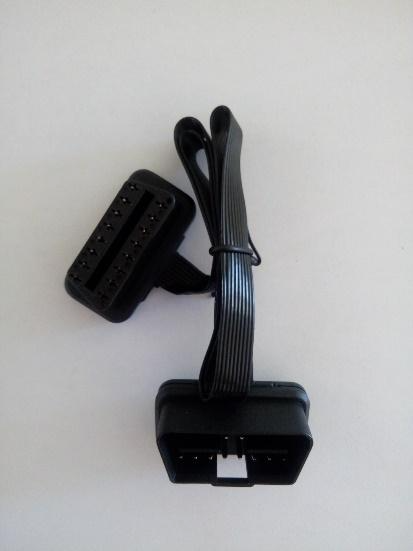

Cable sencillo:
-Este cable sólo cuenta con 2 entradas, en la cual la primera va en el vehículo y la otra va el dispositivo. La conexión se debe realizar, en la entrada que muestra la imagen anterior, esta localización puede variar en los vehículos.

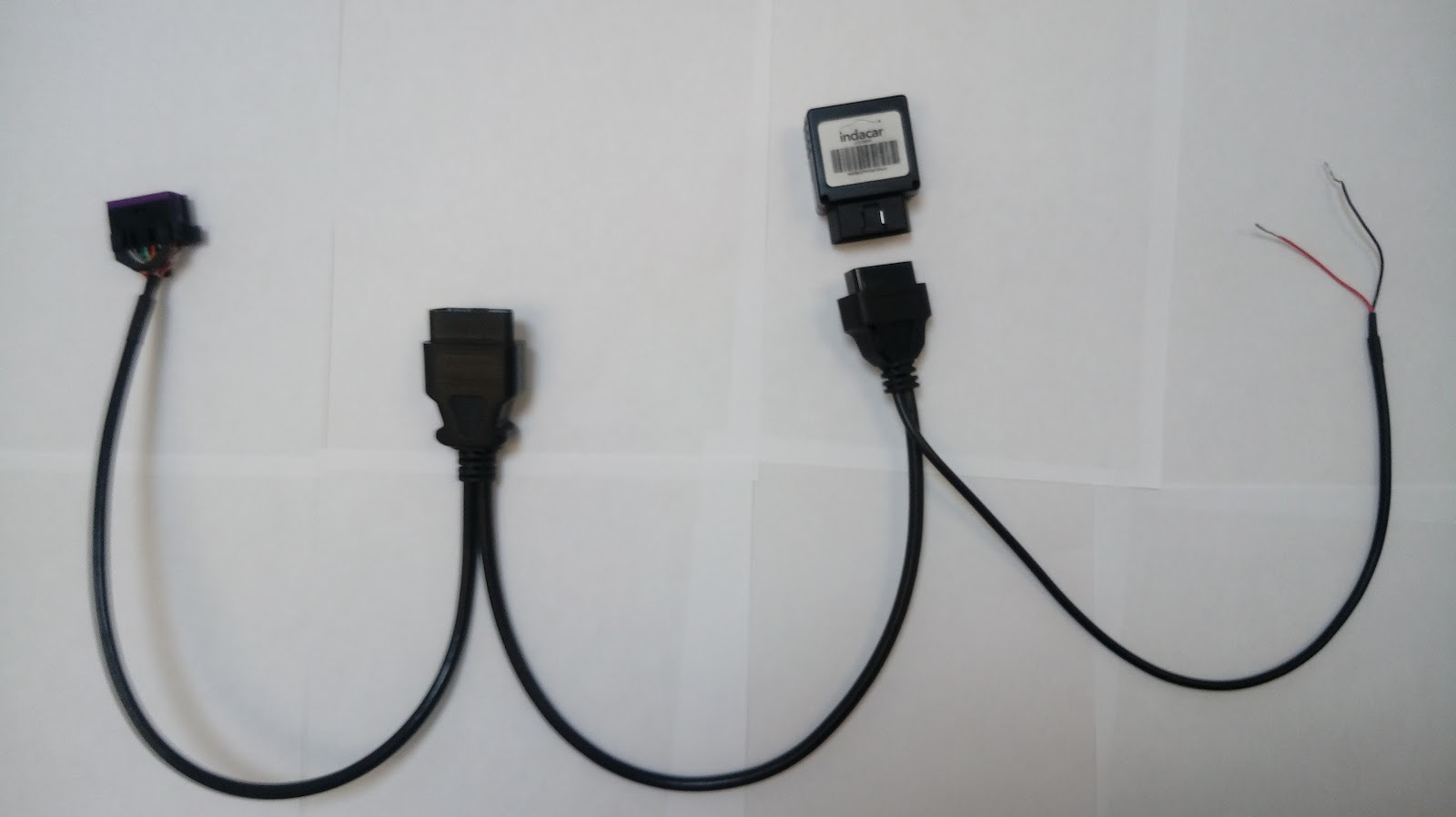

Cable Y:
-Como podrá observar tiene 3 cabezas el cable:
Este se deberá dejar libre, para el uso del vehículo, o cualquier otro dispositivo que el usuario desee conectar
Este cable, es con el que se realizará la conexión al puerto que se encuentra en el vehículo. Para que tenga la conexión con el vehículo.
En el cable que ha quedado libre, se realizará la conexión con tu dispositivo indacar.
Para finalizar quedan dos cables o tres cables:
Dos Cables
-Cable negro es tierra (Pin 4 y 5 OBD2)
-Cable rojo es de la corriente (Pin 16 OBD2)
Tres Cables
El cable Y con 3 cables del dispositivo se usa principalmente para la instalación del apagado remoto, sin embargo puede ser usado sin el apagado remoto para eso se tiene dos tipos de instalación de este cable
Sin apagado remoto
-Cable negro es tierra (Pin 4 OBD2)
-Cable blanco es tierra (Pin 5 OBD2)
-Cable rojo es de la corriente (Pin 16 OBD2)
Con apagado remoto
-Cable negro es tierra (Pin 4 OBD2)
-Cable blanco es al relevador (Pin 5 OBD2)
-Cable rojo es de la corriente (Pin 16 OBD2)
Se conectan a la pila, para que se alimente el dispositivo y el otro objeto que tenga sin que se vean afectados por tener 2 dispositivos conectados.
7)Ya encendido el vehículo se puede comenzar con la conexión del dispositivo.
8)Se realiza la conexión del dispositivo con el cable, se debe de asegurar de que el dispositivo se encuentre localizado de una manera que no se encuentre expuesto o con movimiento(libre). Instalar el dispositivo en un lugar oculto .
9)El proceso de conexión se realizará en un aproximado de 5 - 10 minutos.
-Hay 3 leds que debe de asegurarse que están prendidas:
-LED Roja)Conexión establecida con la computadora del vehículo.
-LED AZUL)Conexión establecida con los servidores de indacar.
-LED VERDE)Conexión con el GPS.
Los LED`S rojo y azul deben tener la led fija. Sin embargo, la led verde debe de parpadear.

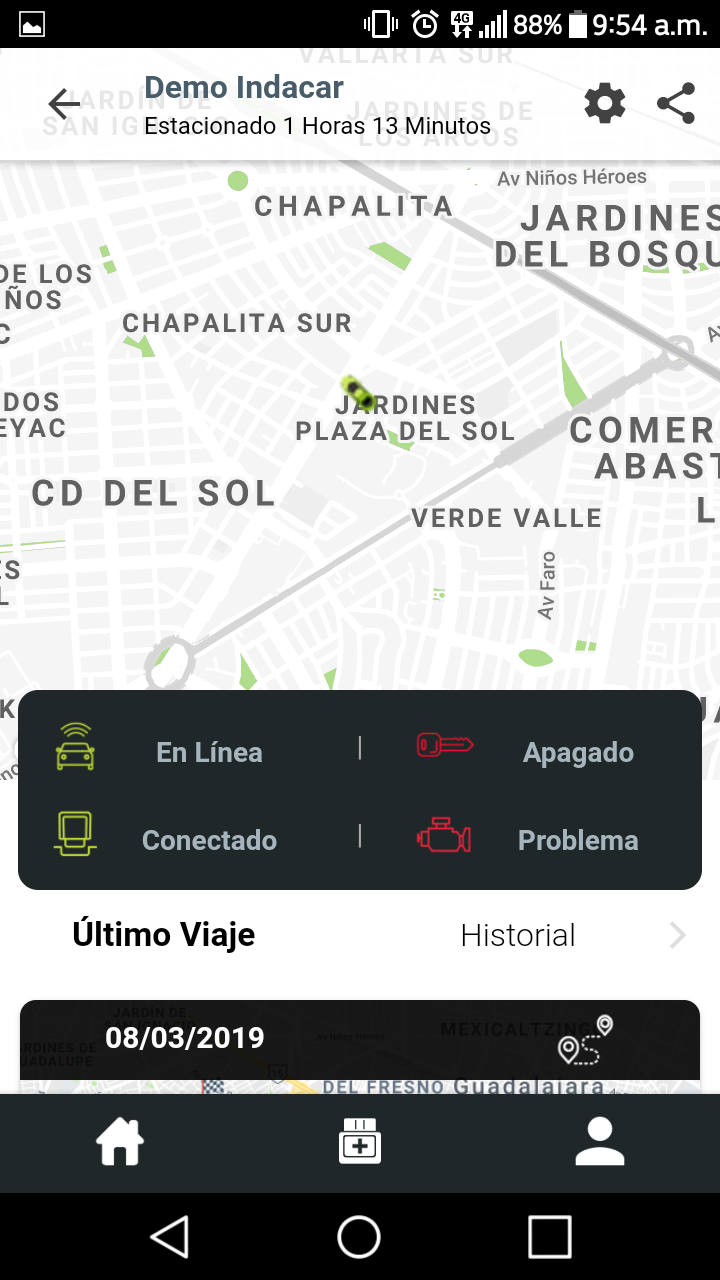

De igual manera, en su aplicación podrá verificar esto.

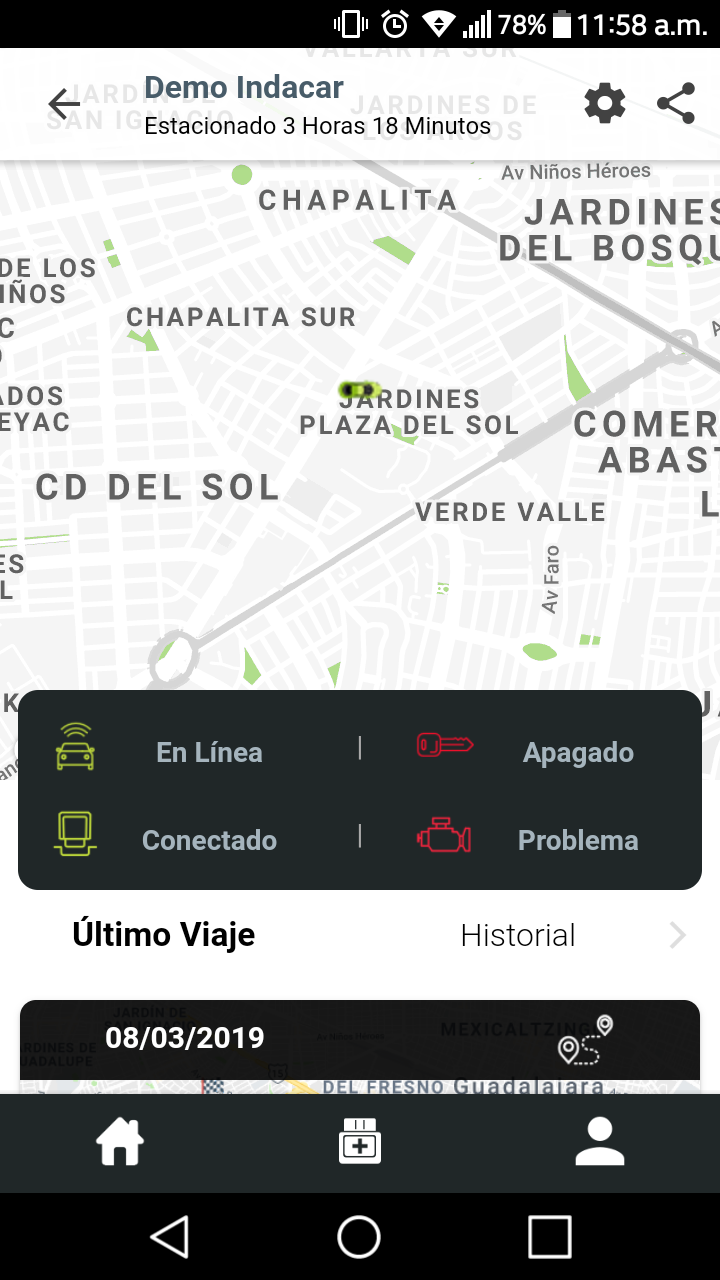

Este icono nos muestra que el vehículo se encuentra en línea.
Este icono nos hace saber que el vehículo se encuentra encendido.
Este icono nos muestra que el dispositivo se encuentra conectado.
Este icono muestra que el motor se encuentra sin problemas.
Ya realizado todo lo anterior, la aplicación está lista para comenzar a usarla.

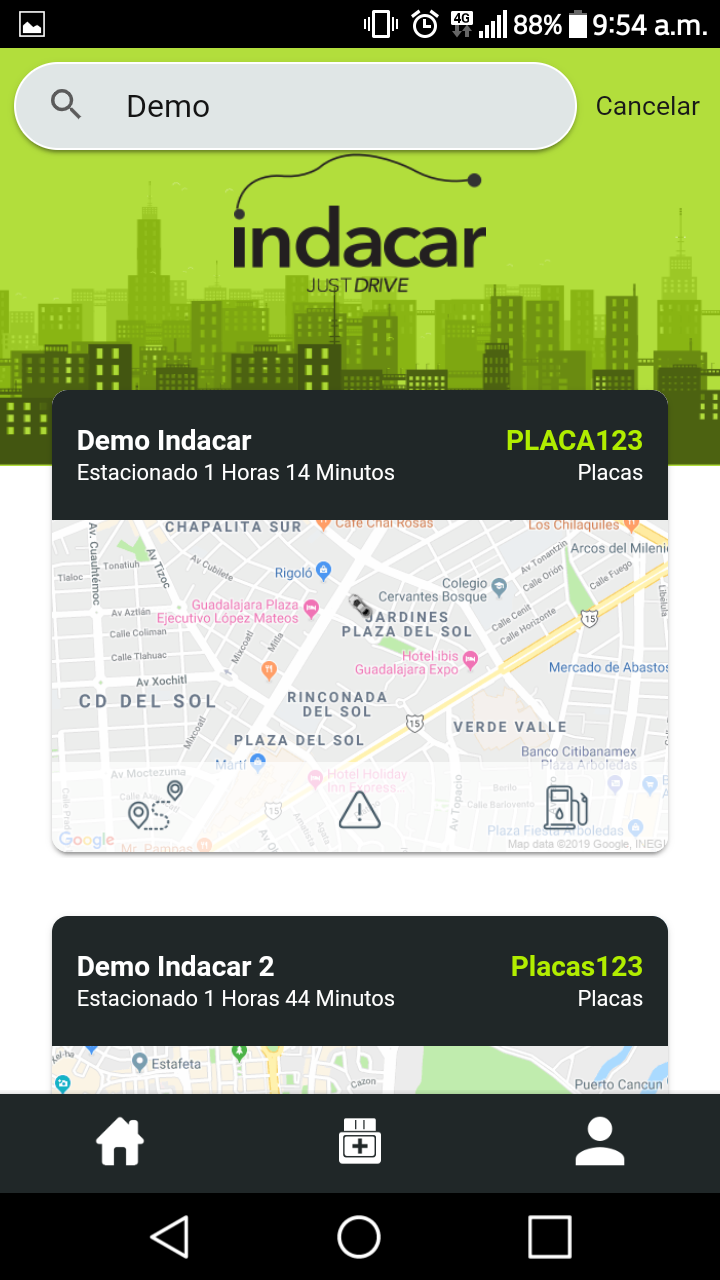

Para completar la información del vehículo, deberás seleccionar el mapa y te mostrará la siguiente pantalla

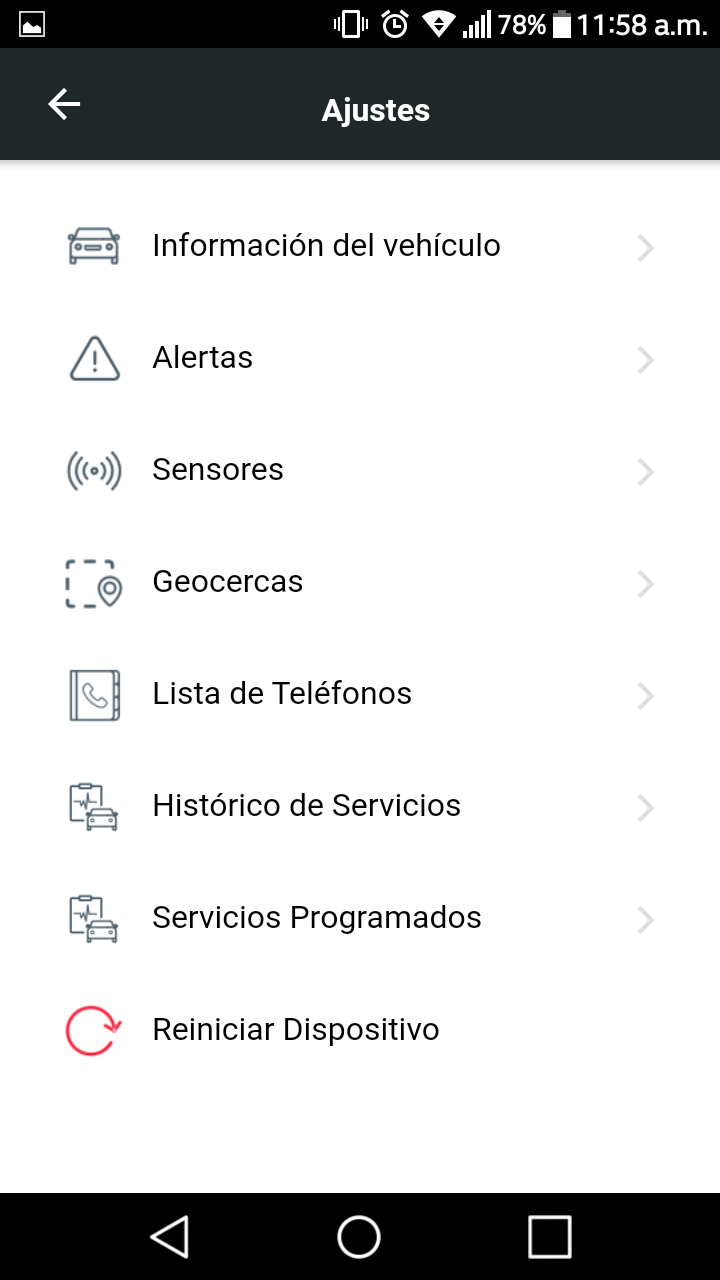

Seleccione el engrane y le mostrará estas opciones:

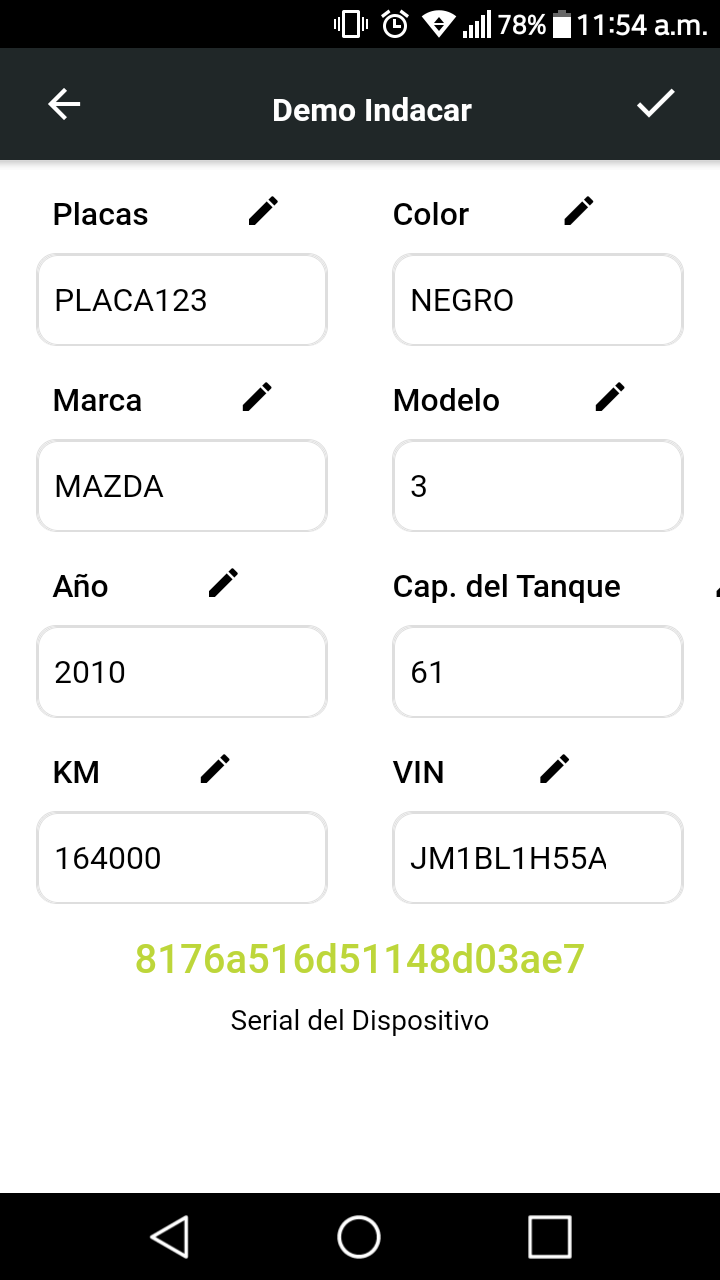

Y como último, presionas el botón de información de vehículo y podrás completar o modificar la información del vehículo.

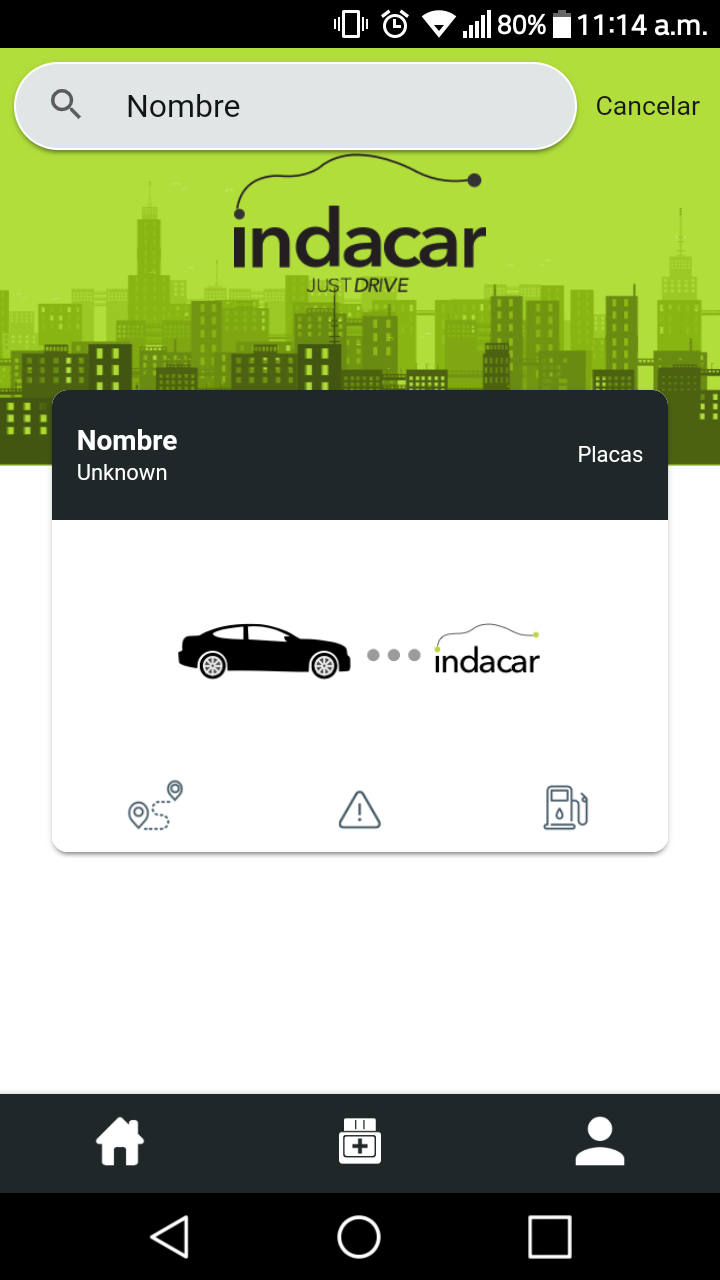

Como se puede observar se encuentran en el mapa del vehículo 3 botones:

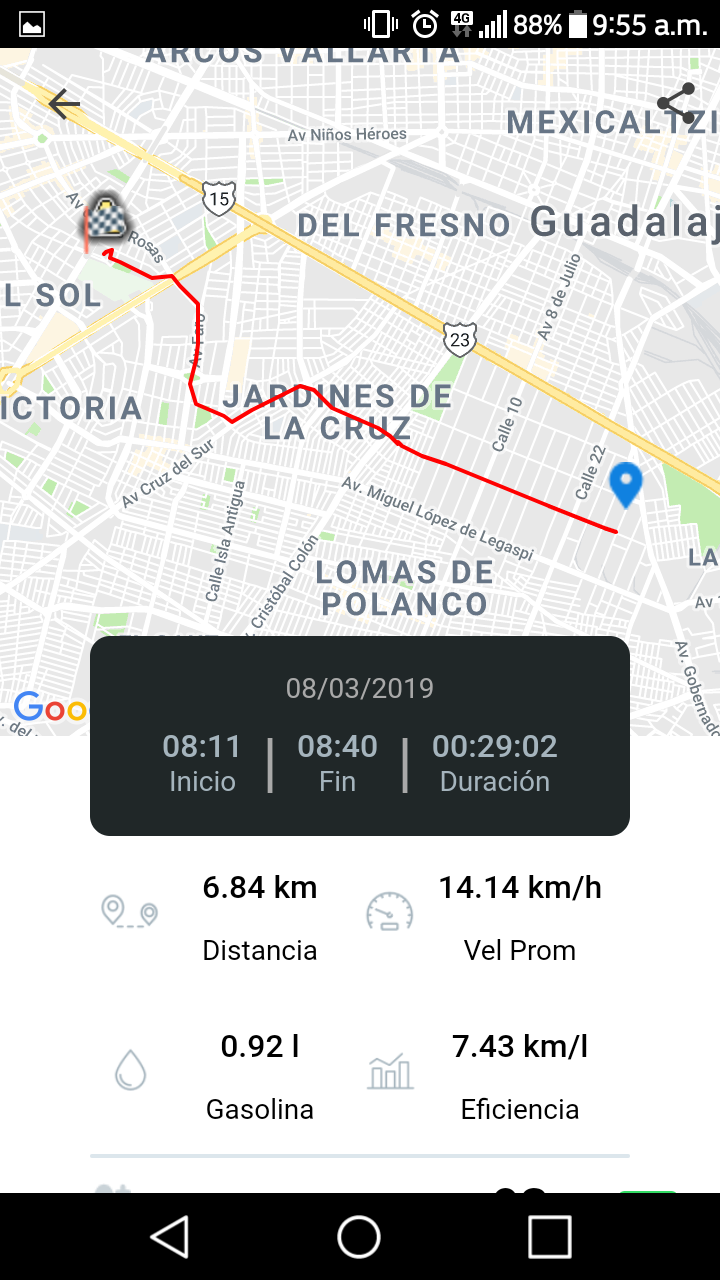

Este botón muestra todos lo viajes realizados, con la hora (inicio,fin), duración, distancia, gasolina consumida y km/litros
Este botón nos mostrará todas las alertas que detecte nuestro dispositivo indacar.
TIPOS DE ALERTA:
-Encendido
-Apagado
-Exceso de velocidad
-Giro brusco
-Robo de gasolina
-Si tiene un perímetro de la ciudad, este mostrará cuando este salga de la zona.
-Voltaje bajo
-Temperatura alta
-Aceleración rápida
-Desaceleración rápida
-Estacionado
-Remolcado
-Exceso de revoluciones
-Emisiones exhaustas
-Cambio de carril rápido
-Colisión
-Tiempo de manejo excedido
-Botón de emergencia
-Modificación
-Forzar entrada al vehículo
-Inicio sin llave
-Si cortan el cable
-Inconvenientes con el motor
-Desbloqueo del carro
-Dispositivo cambiado de vehículo
-Alarmas genericas
-Reinicio de dispositivo
-Combustible bajo
-Señal perdida
-Señal recuperada
-Carga de combustible

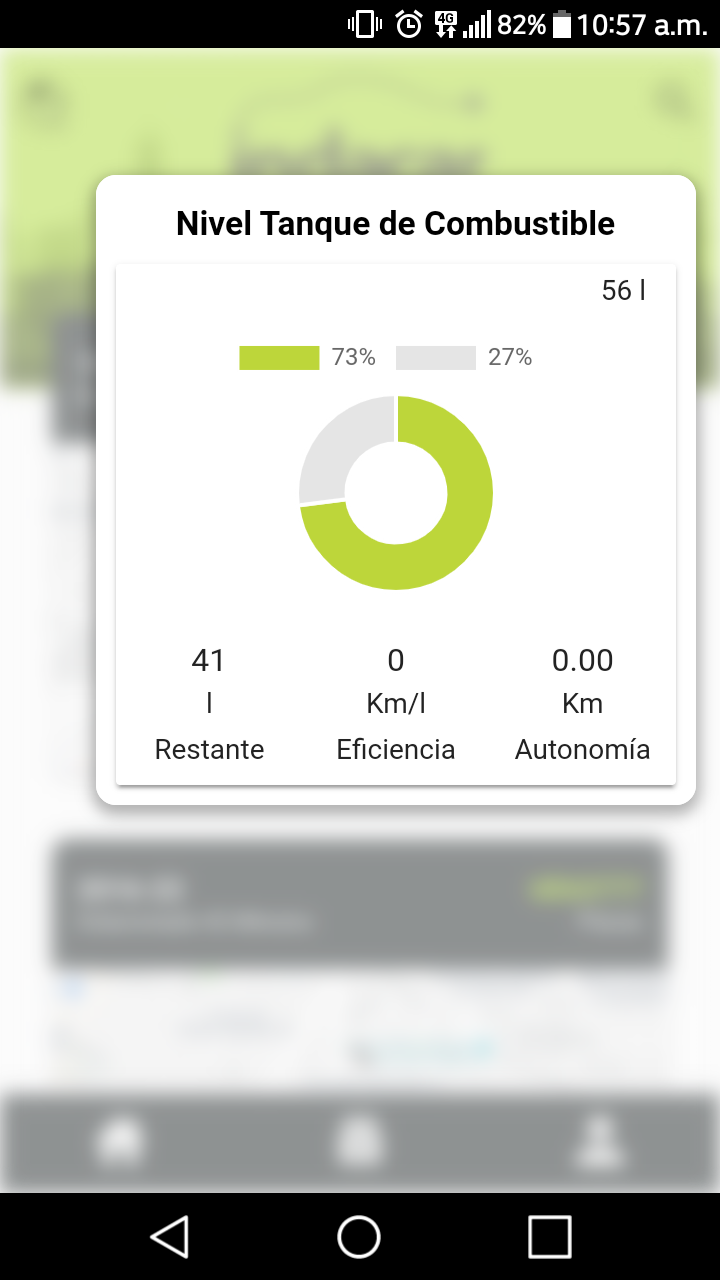

Este botón te muestra el porcentaje de gasolina que contiene tu vehículo.
¡Viaja tranquilo con tu familia y seres queridos, del resto nos encargamos nosotros!
